Детали продукта
Место происхождения: Китай
Фирменное наименование: TC
Номер модели: TCRM060/10X
Условия оплаты & доставки
Ряд силы: |
10-90 kVA |
Работая методы: |
3 в 3 вне, 3 в одиночном выходе, 1 in-1 вне, онлайн двойное преобразование |
Фактор силы входного сигнала: |
> 0,99 |
Фактор силы выхода: |
1 |
Экран: |
сенсорный экран цвета 9-inch |
Частота входного сигнала: |
50/60 Hz |
Частота расклассифицированная выходом: |
50/60 Hz |
Интерфейс связи: |
RS232, RS485, сухие контакты, карты SNMP (вариант), аварийная остановка |
Ряд силы: |
10-90 kVA |
Работая методы: |
3 в 3 вне, 3 в одиночном выходе, 1 in-1 вне, онлайн двойное преобразование |
Фактор силы входного сигнала: |
> 0,99 |
Фактор силы выхода: |
1 |
Экран: |
сенсорный экран цвета 9-inch |
Частота входного сигнала: |
50/60 Hz |
Частота расклассифицированная выходом: |
50/60 Hz |
Интерфейс связи: |
RS232, RS485, сухие контакты, карты SNMP (вариант), аварийная остановка |
Применение продукта

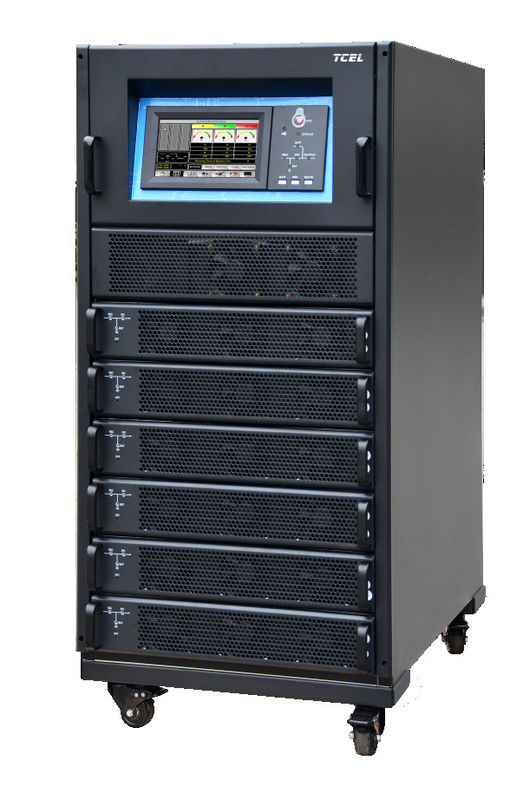

Сила UPS серии TCRM модульная, индустрия ведущая, все-цифровой продукт распределения силы, собирает большинств передовую технологию в производительности электроники и режиме автоматического управления, таким образом приводящ в улучшениях прорыва в надежности, наличии и ремонтопригодности силы критического оборудования.
Оно интегрирует технические особенности традиционное типа башн с потребностью современных модульных комнат сервера, обеспечивающ модульное проектирование вместе с высокой надежностью системы.
Ряд силы/методов работы
10-90kVA, 3 в 3 вне, 3 в одиночном выходе, 1 in-1 вне (TCRM020/10X, TCRM040/10X, TCRM060/10X), онлайн двойное преобразование
Характеристики продукта
Распределение силы UPS серии TCRM модульное имеет и программное обеспечение и оборудование в модулях силы и имеет свою систему под защитой. Когда возможные проблемы представления напряжения тока, настоящих, термальных и коротких замыканий происходят, быстрая и эффективная защита можно обеспечить, что обеспечила всю безопасность и надежность системы.
С трицатидвухразрядным высокоскоростным управлением DSP цифровым, система коммуникаций вводит самую предварительную технологию CAN-BUS, делая свое представление стабилизированный и более безопасный.
UPS серии TCRM модульный отличает интегрированной упаковкой модулей IGBT, значительно улучшая надежность приборов ядра. Он избегает неровного стресса подачи и напряжения тока причиненного дискретным подходом к IGBT параллельным, и свой уникальный дизайн трубопровода изоляции значительно улучшает свою приспособляемостьь к окружающей среде.
Каждый модуль силы имеет отдельный, цифровой высокомощный заряжатель построенный внутри, обеспечение мощности 20% для поручать. Обязанность и разрядные цепи в управлении DSP цифровом, на превосходное управление батареи и расширенное время работы от батарей.
Фактор силы входного сигнала больше чем 0,99, гармоники входного сигнала более менее чем 3%, и полная производительность до 95% или больше; и своя умная функция сна эффектно улучшает эффективность всего UPS.
Карта сетевого управления SNMP учитывает дистанционный контроль и контроль системы UPS через сеть, и для одновременного дистанционного контроля множественных приборов через соответствуя коробку дистанционного управления.
Поддержано как раз в минутах, и принимает автономное идентификацию id модуля без потребности вручную установить программу. Критическая запись формы волны делает ее удобным для анализа недостатка.
Система приходит с начальным пуском с батареями привести в действие дальше (для 20 модуля силы kVA/25 kVA/30 kVA/45 kVA/50 kVA).
Контроль и статические модули обхода горяч-swappable, с каждым модулем силы контролируемым автоматическ и автоматическим управляемые для избежания одноточечного отказа.
Модель | TCRM 020/10X |
TCRM 040/10X |
TCRM 060/10X |
TCRM 030/15X |
TCRM 045/15X |
TCRM 090/15X |
|
Емкость | 20kVA | 40kVA | 60kVA | 30kVA | 45kVA | 90kVA | |
Главный входной сигнал | Терминальное соединение | трехфазный + n + PE | |||||
Ввод напряжения | 380/400/415VAC (Лини-линия) 220/230/240VAC (напряжение тока участка) | ||||||
Частота входного сигнала | 50/60Hz | ||||||
Фактор силы | >0.99 | ||||||
Настоящий тариф искажения | THDi<4% | ||||||
Ряд напряжения тока | 304-478Vac (Лини-линия) на максимальной допускаемой нагрузке; 304V-228Vac (Лини-линия) линейное derating от 100% к 75% | ||||||
Частота напряжения тока | 40-70Hz | ||||||
Батарея | Напряжение тока батареи | ±240VDC (32-44 клеток регулируемых) | |||||
Поручая сила | Активная сила 20%* | ||||||
Точность зарядного напряжения | ±1% | ||||||
Обход | Напряжение тока обхода | 380V/400V/415V (Лини-линия), 220V/230V/240V (напряжение тока участка) | |||||
Ряд напряжения тока | Дефолт -20%-+15%; -40%-+25% опционный | ||||||
Емкость перегрузки | деятельность долгого времени 125%; последнее 130% на 10 минут; последнее 150% на 1 минута; 150% > последнее нагрузки для 300ms |
деятельность долгого времени 110%; 110% < нагрузка < последнее 130% на 10 минут; 130% < нагрузка < последнее 150% на одна минута; 150% > последнее нагрузки для 300ms |
|||||
Выход | Напряжение тока требуемой производительности | 380/400/415VAC (Лини-линия); 220/230/240VAC (напряжение тока участка) | |||||
Расклассифицированная частота | 50/60Hz | ||||||
Фактор силы выхода | 1 | ||||||
Точность напряжения тока | 1,50% | ||||||
Динамическая характеристика выхода | <5% (шаг нагрузки 20%-80%-20%) | ||||||
Динамическое время восстановления | <20ms (шаг нагрузки 0%-100%-0%) | ||||||
Искажение итога выхода гармоничное | <1% (линейная нагрузка), <5.5% (нелинейная нагрузка) | ||||||
Перегрузка инвертора | деятельность долгого времени 102%; передача 110%, который нужно обойти после 1 часа; передача 125%, который нужно обойти после 10 минут; передача 150%, который нужно обойти после 1 минуты; > передача 150%, который нужно обойти после госпожи 200 |
||||||
Точность частоты | 0,10% | ||||||
Ряд отслеживать | Регулируемый, ±0.5Hz-±5Hz, дефолт ±3Hz | ||||||
Скорость отслеживать | Регулируемый, 0.5Hz/S-±3Hz/S, дефолт 0.5Hz/S | ||||||
Пиковый коэффициент | 3:01 | ||||||
Трехфазная точность | 120°±0.5° | ||||||
Система | Эффективность | Основной режим: 95% Макс; Экономический режим: 98%; Режим батареи: 94,5% | |||||
Экран | Сенсорный экран LCD+LED+color, 9 дюймов | ||||||
Язык | Китайский, традиционный китайский, английский язык, русский, итальянец, испанский, немецкий | ||||||
Оценка защиты | IP20 | ||||||
Интерфейс связи | RS232, RS485, сухие контакты, карты SNMP (вариант), аварийная остановка | ||||||
Связывать проволокой методы | Задний и вниз с проводки, опционной | Вниз с проводки | Задний и вниз с проводки, опционной | Вниз с проводки | |||
Рабочая Среда | 0-40℃ (работая температура); -25℃~70℃ (температура хранения); 0-95% (отсутствие конденсации) | ||||||
Шум) (dB/m | <56dB | ||||||
Тип шкафа | шкаф 2-modular | шкаф 4-modular | шкаф 6-modular | шкаф 2-modular | шкаф 3-modular | шкаф 6-modular | |
Размер (W*D*H) (mm) | Основной корпус | 485*697*398 (7U) | 485*697*575 (11U) | 485*751*1033 (22U) | 485*697*398 (7U) | 485*751*575 (11U) | 485*751*1033 (22U) |
Основной корпус (положенный в шкаф сервера) | 485*697*308 (7U) | 485*697*485 (11U) | 485*751*928 (21U) | 485*697*308 (7U) | 485*751*485 (11U) | 485*751*928 (21U) | |
Модуль | 436*590*85mm (2U) | ||||||
Вес (kg) | Основной корпус (с модулями) | 73kg | 113kg | 175kg | 73kg | 119kg | 175kg |
Модуль | 15.3kg (PM10X) | 15.5kg (PM15) |
