Детали продукта
Место происхождения: Китай
Фирменное наименование: TC
Сертификация: UL, RoSH, REACH, CE
Номер модели: FTP-51-6A-4P-T1
Условия оплаты & доставки
Количество мин заказа: 50 коробок
Цена: Negotiable
Упаковывая детали: Мореходная упаковка
Условия оплаты: Западное соединение, Т/Т, Л/К, МонейГрам
Тип: |
Кот 6A U/FTP |
Проводниковый материал: |
99,99% BC |
Проводник OD: |
AWG 23 |
Стеките провод: |
УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
Перекрестный сплайн: |
PE |
Изоляция: |
HDPE |
наружная куртка: |
TPU, черное |
Длина: |
305 m/box |
Тип: |
Кот 6A U/FTP |
Проводниковый материал: |
99,99% BC |
Проводник OD: |
AWG 23 |
Стеките провод: |
УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
Перекрестный сплайн: |
PE |
Изоляция: |
HDPE |
наружная куртка: |
TPU, черное |
Длина: |
305 m/box |

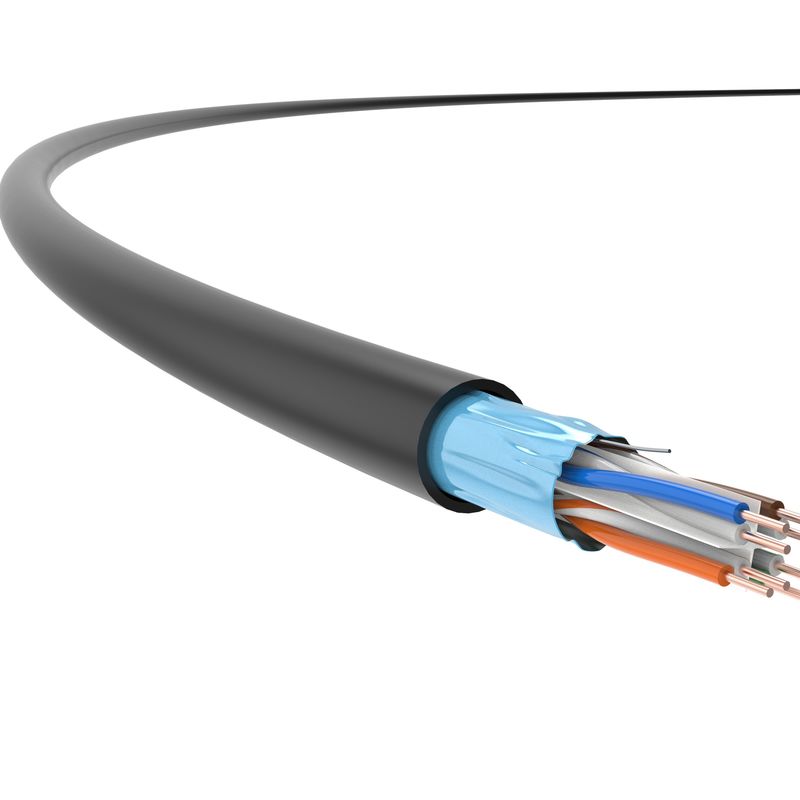

Кабель кота 6A, кабель сети CAT 6A, кабель ethernet CAT6A, тактическое применение кабеля CAT6A
Его можно приложить в жестких окружающих средах поля или крытых промышленных средах где представление кабеля, как ссадина, корозия, масло/погода/сопротивление озона, вытягивая силу, повсюду температура, должно быть хорошо.
Кот серии TC FTP-51, крытый/на открытом воздухе 6A защищало тактический кабель имеет частоту теста до 600MHZ, более высоко чем других кабелей кота 6A с индустриальным стандартом 500MHz.
В то же время, оно поддерживает применения и силу основания-T 10G над локальными сетями (POE/POE+).
Характеристики продукта
Кот 6A TC, 23 AWG, 4 пар защищаемый тактический кабель принимает типа взаимн сплайн и общий экран алюминиевой фольги, оптимизированные большого для увеличения технических индикаторов, включая амортизацию, СЛЕДУЮЩИЙ, и ANEXT.
Своя уникальная куртка TPU обеспечивает сильно эффективную передачу данных даже, который подвергли действию поля, промышленной среды и других жестких окружающих сред.
Свое представление превышает все параметры определенные в стандартах GB/T 18015,5 (IEC 61156-5). И кабель особенно полезен в некоторых жестких электромагнитных окружающих средах где необходима высокоскоростная и стабилизированная передача кабеля.
В то же время, оно действует на требованиях для составленный составленный привязывать в новых зданиях.
Стандарты применения
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2
Технические детали
| Представление передачи | Cat.6A | TC | |||||
| Частота (MHz) | 4 | 31,25 | 62,5 | 100 | 300 | 500 | 600 |
| Амортизация IL (dB/100M) | 3,5 | 10,1 | 14,4 | 18,2 | 28 | 35,4 | 41,4 |
| Перекрестное затухание близкого конца (ЗАТЕМ, dB) | 100,1 | 88,7 | 83 | 80,1 | 70,4 | 59,6 | 58,6 |
| СЛЕДУЮЩИЕ сила и PS ЗАТЕМ (dB) | 90,4 | 87,1 | 80,4 | 78,6 | 68,9 | 57,8 | 56,2 |
| Равное ровное перекрестное затухание дальнего конца (ACR-F, dB) | 95,8 | 91,5 | 87 | 84,1 | 76,4 | 71,6 | 72,6 |
| Сила ACR-F и PS ACR-F (dB) | 91,4 | 88,1 | 85,4 | 86,3 | 76,9 | 69,1 | 67,9 |
| Потеря возвращения (RL, dB) | 40,9 | 41,3 | 37,9 | 35 | 30,7 | 22,7 | 19,7 |
Примечания: Значения отразили в таблице выше типично измерены, в соответствии с IEC 61156-9.
| Физические спецификации | |
| Размер проводника (номинальная стоимость) |
4×2×0.57 (AWG23)
|
| Наружный диаметр кабеля (номинального значение) |
8.0mm
|
| Вес (305m, с пакетом, номинальная стоимость) |
21kg
|
| Электрические свойства | |
| Сопротивление DC (20℃) |
93.8Ω/km
|
| Емкость земли | ≦ 5,6 nF/100m (@1kHz) |
| характеристический импеданс 100MHz |
100Ω±15Ω
|
| Поперечные потери преобразования (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Задержка уклоняет | 25ns/100m |
| NVP |
69%
|
| Сила над локальными сетями (POE) | Увеличенная сила над локальными сетями под IEEE 802.3at |
| Механические свойства | |
| Минимальный радиус загиба (динамика) |
32mm
|
| Минимальный радиус загиба (статический) |
64mm
|
| Максимальное напряжение установки |
150N
|
| Емкость Анти--штранг-прессования | 1000N/10cm |
| Емкость Анти--удара | ≥ 10 раз |
| Диапазон температур установки | -0℃ ~+40℃ |
| Работая диапазон температур | -20℃ ~+75℃ |
| Воспламеняемость (TPU) | |
| Сопротивление пламени TPU |
GB/T 18380,12 (IEC 60332-1-2)
|
