Детали продукта
Место происхождения: Китай
Фирменное наименование: TC
Сертификация: UL, RoSH, REACH, CE
Номер модели: SFTP-24-5E-4P
Условия оплаты & доставки
Количество мин заказа: 50 коробок
Цена: Negotiable
Упаковывая детали: Мореходная упаковка
Условия оплаты: Западное соединение, Т/Т, Л/К, МонейГрам
Тип: |
Кот 5e SF/UTP |
Куртка: |
Перекрестное соединенное LSZH |
Пояс полиэстера: |
ЛЮБИМЕЦ |
Изоляция: |
HDPE |
Проводниковый материал: |
99,99% BC |
Проводник OD: |
АВГ 22 |
Стеките провод: |
Никакой |
Вытяжной трос: |
Никакой |
Тип: |
Кот 5e SF/UTP |
Куртка: |
Перекрестное соединенное LSZH |
Пояс полиэстера: |
ЛЮБИМЕЦ |
Изоляция: |
HDPE |
Проводниковый материал: |
99,99% BC |
Проводник OD: |
АВГ 22 |
Стеките провод: |
Никакой |
Вытяжной трос: |
Никакой |

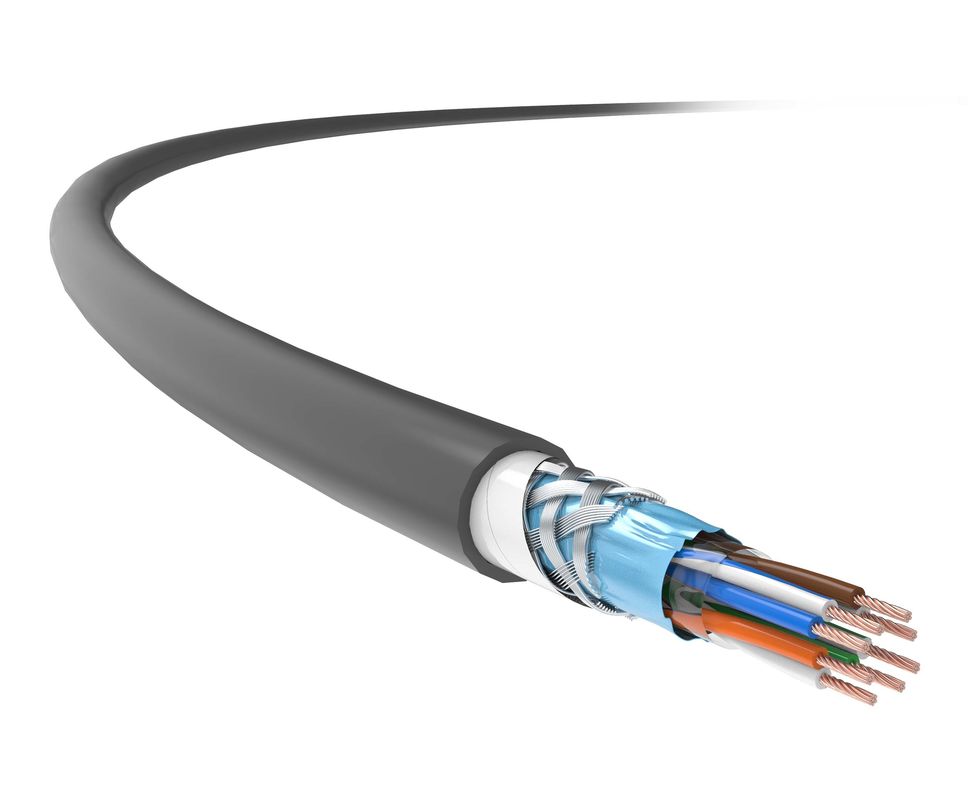

Кабель кота 5E мягкий, кабель кота 5E SFTP, кабель сети кота 5E, применение 22 AWG
Взаимн соединенный, низко-дым нул кабелей галоида наслаждается превосходным сопротивлением пламени, вместе с преимуществами высокой емкости перегрузки, большого сопротивления ampacity и изоляции, конструированного быть использованным в высотных зданиях, гостиниц, торговых центров, стадионов спорт, эпицентров деятельности транспорта, мест развлечений и других толпить мест в которой выдержке, который нужно увольнять смог только произвести высокое пламя - retardant, низкий дым нул галоидов, нетоксические, безгремучертутные газы.
Это особенно соответствующее для системы перехода бортовой PIS рельса которая следует дать наиболее высокий приоритет когда это прибывает в пользой пересеченных соединенных кабелей согласно национальным относительным стандартам.
TC взаимн соединили, низкий дым нул галоидов, пламя - retardant, который сели на мель, защищенные кабель в полном согласии с уместные национальные стандарты.
Характеристики продукта
Кот 5e TC, 22 взаимн соединенный AWG, двойной защищать, LSZH, пламя - retardant, крытый, кабель 4 пар инвестирует в парах и групп-переплетенная технология, принимает перекрестный сплайн, медную оплетку сетки сверх плотности 80%, так же, как общий экран алюминиевой фольги; пока кабель 2 пар инвестирует в технологии звезд-квадрацикла, с медной оплеткой сетки сверх плотности 85%.
Особенный взаимн соединять, LSZH, пламя - retardant куртка имеет преимущества высокой емкости перегрузки, большого ampacity и сопротивление изоляции, длинная жизнь, охрана окружающей среды и безопасность, которая обеспечивает что подверганный действию для того чтобы увольнять, она смогло только произвести газы LSZH, нетоксических и безгремучертутных.
Между тем, кабель поддерживает силу над локальными сетями (POE/POE+).
Стандарты применения
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2
Технические детали
| Представление передачи | Cat.5E | TC | |||||
| Частота (MHz) | 4 | 10 | 20 | 31,25 | 62,5 | 100 | 150 |
| Амортизация IL (dB/100M) | 3,9 | 5,8 | 8,1 | 10,1 | 15,4 | 20 | 21,5 |
| Перекрестное затухание близкого конца (ЗАТЕМ, dB) | 82,1 | 85 | 65 | 60 | 60 | 50 | 48 |
| СЛЕДУЮЩИЕ сила и PS ЗАТЕМ (dB) | 80,3 | 82,4 | 62,9 | 58,3 | 57,9 | 49,3 | 46 |
| Равное ровное перекрестное затухание дальнего конца (ACR-F, dB) | 81,6 | 80,9 | 75,6 | 65,6 | 63,7 | 59 | 55,8 |
| Сила ACR-F и PS ACR-F (dB) | 79,8 | 78,1 | 72,6 | 66,7 | 58 | 53,6 | 50,9 |
| Потеря возвращения (RL, dB) | 31,2 | 32,9 | 38,8 | 33,7 | 23,8 | 26,2 | 24,9 |
Примечания: Значения отразили в таблице выше типично измерены, в соответствии с IEC 61156-9.
| Физические спецификации | |
| Размер проводника (номинальная стоимость) |
4×2× (19*0.16mm) (AWG22)
|
| Наружный диаметр кабеля (номинального значение) |
7.0mm
|
| Вес (305m, с пакетом, номинальная стоимость) |
22kg
|
| Электрические свойства | |
| Сопротивление DC (20℃) |
145Ω/km
|
| Емкость земли | ≦ 5,6 nF/100m (@1kHz) |
| характеристический импеданс 100MHz |
100Ω±15Ω
|
| Поперечные потери преобразования (TCL) |
≥ 55dB (30-100MHz
|
| Задержка уклоняет | 45ns/100m |
| NVP |
65%
|
| Сила над локальными сетями (POE) | Увеличенная сила над локальными сетями под IEEE 802.3at |
| Механические свойства | |
| Минимальный радиус загиба (динамика) |
28mm
|
| Минимальный радиус загиба (статический) |
56mm
|
| Максимальное напряжение установки |
100N
|
| Емкость Анти--штранг-прессования | 1000N/10cm |
| Емкость Анти--удара | ≥ 10 раз |
| Диапазон температур установки | -0℃ ~+40℃ |
| Работая диапазон температур | -40℃ ~+80℃ |
| Воспламеняемость (LSZH) | |
| Сопротивление пламени (одиночного провода) | GB/T 18380,12 (IEC 60332-1-2) |
|
Сопротивление пламени (образованных проводов)
|
GB/T 18380,35 (IEC 60332-3-24)
|
| Плотность дыма | GB/T 17651 (IEC 61034-1/-2) |
| Опасный газ галоида | GB/T 17650.1/.2 (IEC 60754-1/-2) |
