Детали продукта
Место происхождения: Китай
Фирменное наименование: TC
Сертификация: UL, RoSH, REACH, CE
Номер модели: UTP-11-5E-4P
Условия оплаты & доставки
Количество мин заказа: 50 коробок
Цена: Negotiable
Упаковывая детали: Мореходная упаковка
Условия оплаты: Западное соединение, Т/Т, Л/К, МонейГрам
Тип: |
Кот 5e UTP |
Изоляция: |
HDPE |
Проводниковый материал: |
99,99% BC |
Проводник OD: |
24 АВГ |
Вытяжной трос: |
УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
Стеките провод: |
Никакой |
Стандарты: |
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2 |
СМ огня классифицируя: |
УЛ 1581 |
Тип: |
Кот 5e UTP |
Изоляция: |
HDPE |
Проводниковый материал: |
99,99% BC |
Проводник OD: |
24 АВГ |
Вытяжной трос: |
УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
Стеките провод: |
Никакой |
Стандарты: |
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2 |
СМ огня классифицируя: |
УЛ 1581 |

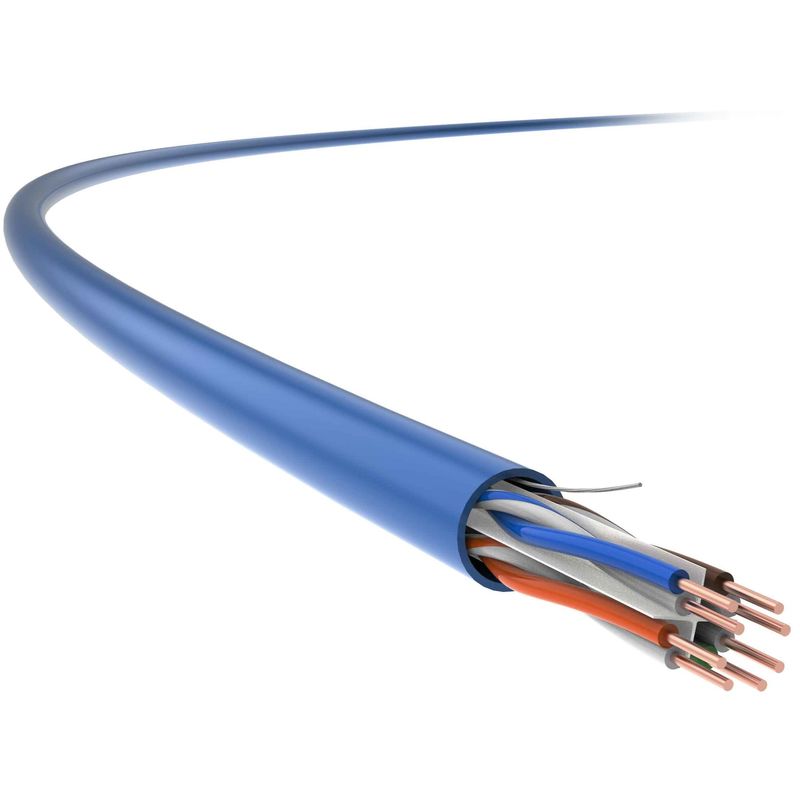

Кабель кота 5e UTP, кабель сети кота 5e, применение кабеля ethernet кота 5e
Его можно приложить в горизонтальный привязывать, как часть кабельной системы радиосвязей которая удлиняет от выхода радиосвязей рабочей зоны к пультам временных соединительных кабелей в комнате распределения, и в жилой привязывать который удлиняет от выхода радиосвязей потребителя к пультам временных соединительных кабелей.
Серия TC UTP-11/21, крытая кабельная система кота 5e незаслоненная имеет частоту теста до 150MHZ, более высоко чем другие кабели кота 5e с индустриальным стандартом 100MHz.
В то же время, оно поддерживает самые последние применения и силу основания-T 2.5G над локальными сетями (POE/POE+).
Характеристики продукта
Оптимизируют большого для увеличения кот 5e TC, 24 AWG, 4 пар, незаслоненный крытый кабель технических индикаторов, включая амортизацию и СЛЕДУЮЩИЙ, которые превышают параметры определенные в стандартах GB/T 18015,5 (IEC 61156-5) и обеспечивают высокоскоростную и стабилизированную передачу кабеля.
В то же время, оно действует на требованиях для проектов реновации и составленном привязывать в новых зданиях.
Стандарты применения
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2
Технические детали
| Представление передачи | Cat.5E | TC | |||||
| Частота (MHz) | 4 | 10 | 31,25 | 62,5 | 75 | 100 | 150 |
| Амортизация IL (dB/100M) | 3,8 | 6,1 | 11 | 15,8 | 17,9 | 20 | 23,6 |
| Перекрестное затухание близкого конца (ЗАТЕМ, dB) | 80 | 77 | 61,1 | 58,2 | 62 | 66,3 | 47,7 |
| СЛЕДУЮЩИЕ сила и PS ЗАТЕМ (dB) | 68,8 | 60,3 | 52,9 | 50,5 | 46,9 | 41,9 | 40,1 |
| Равное ровное перекрестное затухание дальнего конца (ACR-F, dB) | 82,2 | 72,7 | 76,3 | 75,7 | 69,6 | 71,3 | 68,7 |
| Сила ACR-F и PS ACR-F (dB) | 68,7 | 64,2 | 69,5 | 69,2 | 66,5 | 61 | 56,3 |
| Потеря возвращения (RL, dB) | 46 | 66,6 | 37,5 | 41,5 | 36,9 | 32,2 | 28,9 |
Примечания: Значения отразили в таблице выше типично измерены, в соответствии с IEC 61156-9.
| Физические спецификации | |
| Размер проводника (номинальная стоимость) |
4×2×0.51 (AWG24)
|
| Наружный диаметр кабеля (номинального значение) |
5.3mm
|
| Вес (305m, с пакетом, номинальная стоимость) |
10kg
|
| Электрические свойства | |
| Сопротивление DC (20℃) |
95Ω/km
|
| Емкость земли | ≦ 5,6 nF/100m (@1kHz) |
| характеристический импеданс 100MHz |
100Ω±15Ω
|
| Поперечные потери преобразования (TCL) |
≥ 55dB (30-100MHz)
|
| Задержка уклоняет | 25ns/100m |
| NVP |
69%
|
| Сила над локальными сетями (POE) | Увеличенная сила над локальными сетями под IEEE 802.3at |
| Механические свойства | |
| Минимальный радиус загиба (динамика) |
20mm
|
| Минимальный радиус загиба (статический) |
40mm
|
| Максимальное напряжение установки |
100N
|
| Емкость Анти--штранг-прессования | 1000N/10cm |
| Емкость Анти--удара | ≥ 10 раз |
| Диапазон температур установки | -0℃ ~+40℃ |
| Работая диапазон температур |
-20℃ ~+75℃
|
| Воспламеняемость (PVC) | |
| Сопротивление пламени PVC | GB/T 18380,12 (IEC 60332-1-2) |
| Оценка CM/CMR огня | UL 1581 |
| Воспламеняемость (LSZH) | |
| Сопротивление пламени (одиночного провода) | GB/T 18380,12 (IEC 60332-1-2) |
| Плотность дыма | GB/T 17651 (IEC 61034-1/-2) |
| Опасный газ галоида | GB/T 17650.1/.2 (IEC 60754-1/-2) |
