Детали продукта
Место происхождения: Китай
Фирменное наименование: TC
Номер модели: U/FTP-11-6A-4P-V1
Условия оплаты & доставки
Количество мин заказа: 50 коробок
Цена: negotiable
Упаковывая детали: Мореходная упаковка
Условия оплаты: Западное соединение, Т/Т, Л/К, МонейГрам
Тип: |
Категория 6А U/FTP |
Материал проводника: |
99,99% до н.э. |
Проводник OD: |
23 АВГ |
Изоляция: |
HDPE |
Рейтинг огнестойкости CM/CMR: |
УЛ 1581/УЛ 1666 |
Разрывной шнур: |
Да, да. |
Неизолированный провод: |
Да, да. |
Длина: |
305 м/коробка |
Тип: |
Категория 6А U/FTP |
Материал проводника: |
99,99% до н.э. |
Проводник OD: |
23 АВГ |
Изоляция: |
HDPE |
Рейтинг огнестойкости CM/CMR: |
УЛ 1581/УЛ 1666 |
Разрывной шнур: |
Да, да. |
Неизолированный провод: |
Да, да. |
Длина: |
305 м/коробка |
Кабель категории 6A, сетевой кабель категории 6A, Ethernet-кабель категории 6A, приложение к FTP-кабелям категории 6A
Он может применяться в горизонтальной кабельной системе, как часть телекоммуникационной кабельной системы, которая простирается от выхода телекоммуникационной развязки рабочей зоны до пластырей в комнате распределения,и в жилых кабелях, которые простираются от розетки телекоммуникаций пользователя до пластырей.
Серия U/FTP-11 от TC, защищенная кабельная система для помещений категории 6A, имеетчастота испытания до 600 МГц, выше, чем другие кабели категории 6A спромышленный стандарт 500 MHz, особенно полезен для подключения серверов, коммутаторов, патч-панелей и других устройств в центре обработки данных, а также высокопропускной системы структурированной кабели.
В то же время он поддерживаетСила через Ethernet (POE/POE+).
Характеристики продукта

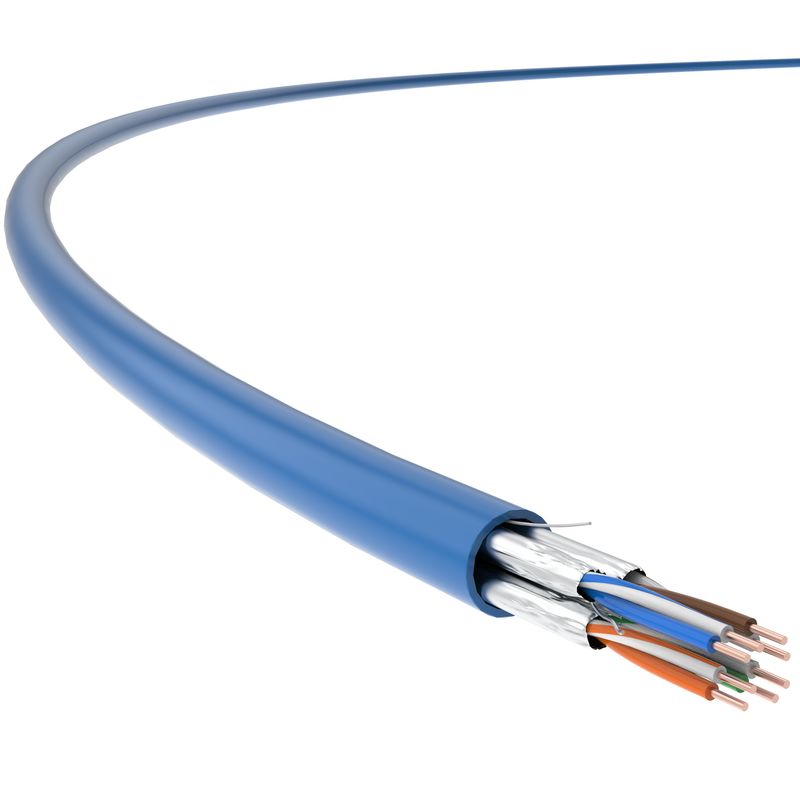

TC Cat 6, 23 AWG, U/FTP защищенный кабель в помещении принимает превосходныйзащитный щит из алюминиевой фольги для каждого пара, оптимизированные для значительного улучшения технических показателей, включая аттенуацию, NEXT и ANEXT, которые превышают параметры, указанные в стандартах GB/T 18015.5 (IEC 61156-5).
Это особенно полезно.в некоторых суровых электромагнитных условияхгде требуется высокоскоростная и стабильная кабельная передача.
В то же время он действует на требования к высокой передаче в центре обработки данных и структурированной структурированной кабели в новых зданиях.
Стандарты применения
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2
Технические подробности
| Производительность трансмиссии | Категория 6А | ТК | |||||
| Частота (MHz) | 4 | 100 | 250 | 300 | 450 | 500 | 600 |
| IL Снижение (dB/100M) | 3.5 | 3.8 | 8.4 | 11.2 | 17.8 | 19.4 | 23.1 |
| Уменьшение скорости перекрытия звука (NEXT, dB) | 101.1 | 104.7 | 105.3 | 103.2 | 110.4 | 95.6 | 96.6 |
| Next мощность и PS NEXT (dB) | 98.2 | 99.3 | 100.3 | 99.1 | 102.8 | 93.2 | 92.6 |
| Уменьшение перекрестного звука на расстоянии равного уровня (ACR-F, dB) | 95.8 | 91.5 | 87 | 84.1 | 76.4 | 71.6 | 72.6 |
| Мощность ACR-F и ПС ACR-F (dB) | 91.4 | 88.1 | 85.4 | 86.3 | 76.9 | 69.1 | 67.9 |
| Потеря возврата (RL, dB) | 40.9 | 41.3 | 37.9 | 35 | 30.7 | 22.7 | 19.7 |
Примечания: значения, отраженные в приведенной выше таблице, обычно измеряются в соответствии с IEC 61156-9.
| Физические характеристики | |
| Размер проводника (номинальное значение) |
4×2×0,57 (AWG23)
|
| Внешний диаметр кабеля (номинальный) стоимость) |
7.5 мм
|
| Вес (305 м, с пакетом, номинальная стоимость) |
21 кг
|
| Электрические свойства | |
| Сопротивление постоянного тока (20°C) |
930,8Ω/км
|
| Пропускная способность Земли | ️ 5,6 нФ/100 м (@ 1 кГц) |
| Характерная импеданс 100 МГц |
100Ω±15Ω
|
| Потеря поперечного преобразования (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Задержка наклона | 25 нс/100 м |
| НВП |
69%
|
| Сила через Ethernet (POE) | Улучшенное питание через Ethernet в соответствии с IEEE 802.3at |
| Механические свойства | |
| Минимальный радиус изгиба (динамический) |
30 мм
|
| Минимальный радиус изгиба (статический) |
60 мм
|
| Максимальное напряжение установки | 100N |
| Противоэкструзионная способность | 1000N/10 см |
| Устойчивость к ударам | ≥ 10 раз |
| Диапазон температуры установки | -0°C ~+40°C |
| Диапазон рабочей температуры | -20°C ~+75°C |
| Возгораемость (PVC) | |
| ПВХ огнестойкость |
GB/T 18380.12 (IEC 60332-1-2)
|
| Огневая категория CM |
UL 1581/ UL 1666
|
| Возгораемость (LSZH) | |
| Огнестойкость (от одного провода) | GB/T 18380.12 (IEC 60332-1-2) |
| Огнестойкость (связанных проводов) | GB/T 18380.35 (IEC 60332-3-24) |
| Плотность дыма | GB/T 17651 (IEC 61034-1/-2) |
| Опасный галоген | GB/T 17650.1/.2 (IEC 60754-1/-2) |
