Детали продукта
Место происхождения: Китай
Фирменное наименование: TC
Сертификация: UL, RoSH, REACH, CE
Номер модели: UTP-11-6-4PA
Условия оплаты & доставки
Количество мин заказа: 50 коробок
Цена: Negotiable
Упаковывая детали: Мореходная упаковка
Условия оплаты: Западное соединение, Т/Т, Л/К, МонейГрам
Тип: |
Кат. 6 U/UTP |
Пиджак: |
ПВХ |
Изоляция: |
HDPE |
Материал проводника: |
99,99% до н.э. |
Проводник OD: |
AWG 23 |
провод стока: |
Нет |
Вытяжной трос: |
Да |
Стандарты: |
ГБ/Т 18233 (ИСО/МЭК 11801); ГБ 50311; TIA/EIA568-C.2 |
Тип: |
Кат. 6 U/UTP |
Пиджак: |
ПВХ |
Изоляция: |
HDPE |
Материал проводника: |
99,99% до н.э. |
Проводник OD: |
AWG 23 |
провод стока: |
Нет |
Вытяжной трос: |
Да |
Стандарты: |
ГБ/Т 18233 (ИСО/МЭК 11801); ГБ 50311; TIA/EIA568-C.2 |
Кабель Cat 6, Кабель Cat 6 для использования внутри помещений, Сетевой кабель Cat 6, Кабель Ethernet Cat 6, Кабель UTP Cat 6 Применение
Он может применяться в горизонтальной кабельной системе как часть телекоммуникационной кабельной системы, которая простирается от телекоммуникационной розетки рабочей зоны до патч-панелей в распределительной комнате, а также в жилой кабельной системе, которая простирается от пользовательской телекоммуникационной розетки до патч-панелей.
Особенности продукта

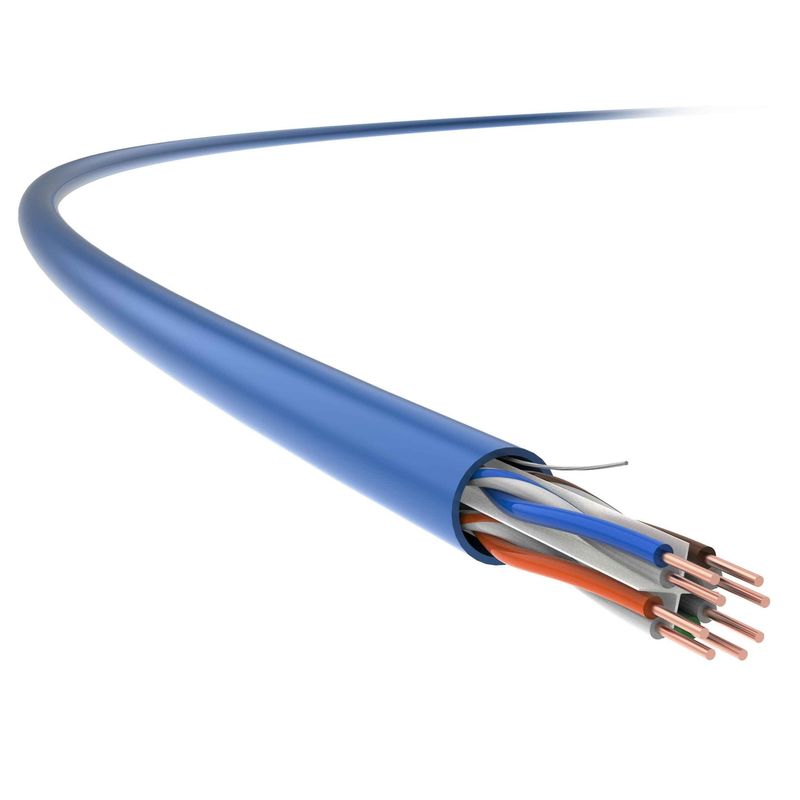

В неэкранированном внутреннем кабеле TC Cat 6, 23 AWG используетсяотличный крестообразный шлиц, оптимизированный для значительного улучшения технических показателей, в том числе Attenuation и NEXT, которые превышают параметры, указанные в стандартах GB/T 18015.5 (IEC 61156-5), и обеспечивают высокоскоростную и стабильную передачу по кабелю.
В то же время он соответствует требованиям к высокой пропускной способности в центрах обработки данных и структурированным кабелям в новых зданиях.
Стандарты приложений
TIA/EIA568-C.2
Технические подробности
| Характеристики передачи | Кат.6 | ТС | |||||
| Частота (МГц) | 4 | 31.25 | 62,5 | 100 | 200 | 250 | 350 |
| Затухание IL (дБ/100M) | 3.2 | 10,5 | 14,7 | 20,5 | 28,5 | 32,9 | 41 |
| Затухание перекрестных помех на ближнем конце (NEXT, дБ) | 86,7 | 70 | 67,3 | 67,7 | 55,9 | 59,8 | 55,2 |
| NEXT Мощность и PS NEXT (дБ) | 78 | 63,3 | 57,4 | 61,2 | 54,3 | 51,9 | 46,9 |
| Равноуровневое затухание перекрестных помех на дальнем конце (ACR-F, дБ) | 77 | 78,9 | 84,5 | 83,8 | 84,9 | 62,9 | 60 |
| ACR-F Мощность и PS ACR-F (дБ) | 72,8 | 62,8 | 72,4 | 70,9 | 69,7 | 62,3 | 58,9 |
| Возвратные потери (RL, дБ) | 32,8 | 38,6 | 32,8 | 38,6 | 32,5 | 26,3 | 22,5 |
Примечания. Значения, приведенные в таблице выше, обычно измерены в соответствии со стандартом IEC 61156-9.
| Физические характеристики | |
| Размер проводника (номинальное значение) |
4×2×0,55 (AWG23)
|
| Внешний диаметр кабеля (номинальный ценность) |
6,0 мм
|
| Вес (305 м, с упаковкой, Номинальная стоимость) |
13 кг
|
| Электрические свойства | |
| Сопротивление постоянному току (20℃) |
93,8 Ом/км
|
| Емкость Земли | ≦ 5,6 нФ/100 м (при частоте 1 кГц) |
| Волновое сопротивление 100 МГц |
100 Ом ± 15 Ом
|
| Поперечные конверсионные потери (TCL) |
≥ 55дБ-20×lgf (100-2000МГц)
|
| Механические свойства | |
| Минимальный радиус изгиба (динамический) |
24 мм
|
| Минимальный радиус изгиба (статический) |
48мм
|
| Максимальное натяжение при установке |
100Н
|
| Антиэкструзионная способность | 1000 Н/10 см |
| Воспламеняемость (ПВХ) | |
| Огнестойкость ПВХ | ГБ/Т 18380,12 (МЭК 60332-1-2) |
| Рейтинг огнестойкости СМ | УЛ 1581 |
