Детали продукта
Место происхождения: Китай
Фирменное наименование: TC
Номер модели: Однорежимное G.657A2
Условия оплаты & доставки
Мини. Радиус загиба: |
7,5 MM |
Длина волны: |
1260 nm до 1625 nm |
Одиночное волокно Максимальн Значение: |
0,2 PS/√km |
Нул длин волны рассеивания: |
1300-1322 nm |
Диаметр плакирования: |
μm 125±0.7 |
Диаметр покрытия: |
μm 245±5 |
Покрывая Не-циркулярность: |
≤ 3.0% |
Степень искривления: |
≥4 m |
Мини. Радиус загиба: |
7,5 MM |
Длина волны: |
1260 nm до 1625 nm |
Одиночное волокно Максимальн Значение: |
0,2 PS/√km |
Нул длин волны рассеивания: |
1300-1322 nm |
Диаметр плакирования: |
μm 125±0.7 |
Диаметр покрытия: |
μm 245±5 |
Покрывая Не-циркулярность: |
≤ 3.0% |
Степень искривления: |
≥4 m |
Применение продукта

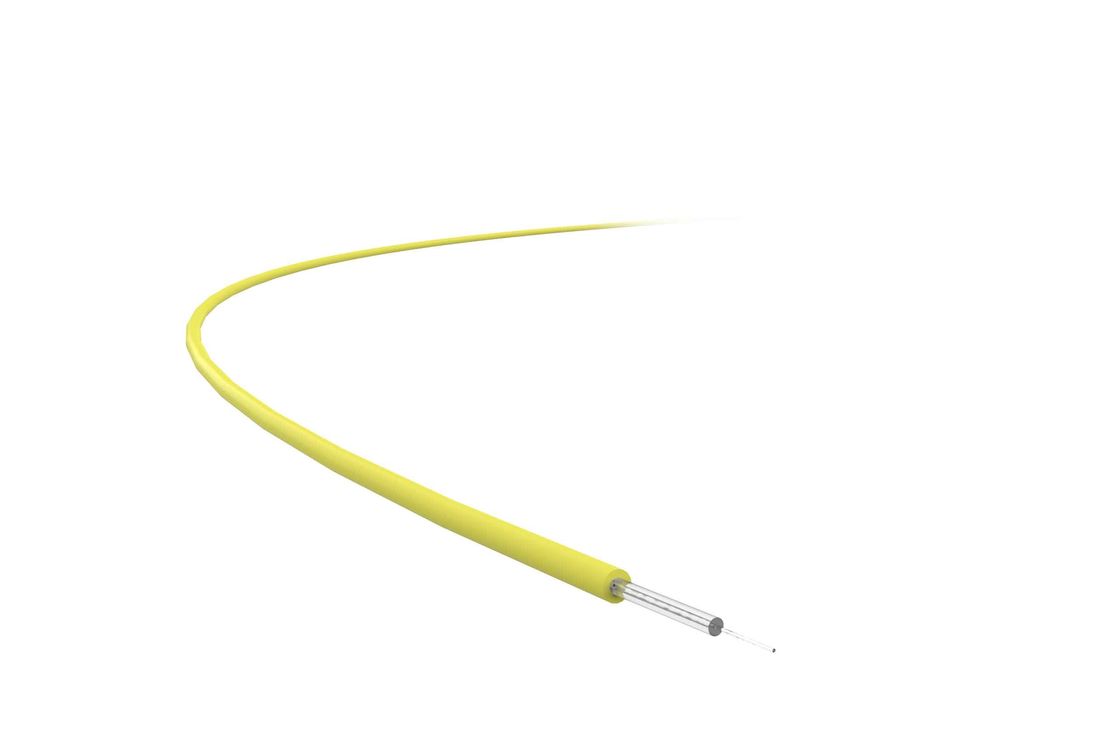

Волокно загиба нечувствительное однорежимное для сети доступа похваляется всем особенностям которым не-рассеивание перенесло одно имеет, и наслаждается даже более превосходное гнуть представление на длине волны передачи 1260nm-1625nm.
В условиях которых гнуть длинной длины волны необходимо, свой радиус загиба уменьшен до 7.5mm, пока своя дополнительная амортизация на длине волны 1625nm 0.8dB. Волокно применяется для различных структур кабелей оптического волокна, особенно для плотного амортизированного кабеля и кабеля падения, идеальный для волокна к дому (FTTH) и волокна к зданию (FTTB).
Характеристики продукта
Волокно загиба нечувствительное однорежимное для сети доступа превышает параметры определенные в рекомендации G.652.D/G.657.A2 ITU-T и стандартах IEC60973-2-50 B1.3/B6.
Оно инвестирует в технологии VAD которая приводит в профиле R.I. однорежимных волокон стабилизированном, точных геометрическом размере и весьма хороший гнущ представление. Однорежимное волокно совершенно исключало абсорбцию воды вокруг 1383nm, снабжая расширенные длины волны передачи от 1260nm 1625nm; свое главное гнуть представление может соотвествовать особенные на радиусе загиба; оно совместим с существующими волокнами под стандартами G.652.D; свой точный геометрический размер обеспечивает малопотертое и высокопрочное соединение; что больше, свое PMD способствует много к передаче тарифа данным по длинного и среднего расстояния высокой.
Технические детали
| Механические свойства | Условия | Блок | Значение |
| Испытание напряжения | % | ≥1.02 | |
| N | ≥9.1 | ||
| Gpa | ≥0.704 | ||
| Покрывая обнажая сила | Максимальное значение Типичная средняя величина |
N N |
1.3-8.9 |
| 1,9 | |||
| Прочность на растяжение | Вероятность 50% Weibull Вероятность 15% Weibull |
Mpa Mpa |
≥4000 |
| ≥3050 | |||
| Параметр динамического утомления (Nd) | ≥20 |
| Потеря Macrobend | Условия | Блок | Значение |
| 10 кругов Φ30mm | 1550nm | dB | ≥0.3 |
| 10 кругов Φ30mm | 1625nm | dB | ≥0.1 |
| 10 кругов Φ20mm | 1550nm | dB | ≥0.1 |
| 10 кругов Φ20mm | 1625nm | dB | ≥0.2 |
| 10 кругов Φ15mm | 1550nm | dB | ≥0.4 |
| 10 кругов Φ15mm | 1625nm | dB | ≥0.8 |
| Оптически свойства | Условия | Блок | Значение |
| Амортизация | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.22 | |
| 1383nm | dB/km | ≤0.35 | |
| 1310-1625nm | dB/km | ≤0.36 | |
| Нул длин волны рассеивания | nm | 1300-1322 | |
| Нул наклонов рассеивания | ps/(nm·km) | ≤0.091 | |
| Типичное значение нул наклонов рассеивания | ps/(nm·km) | 0,086 |
| Рассеивание режима поляризации (PMD) | Условия | Блок | Значение |
| Одиночное волокно Максимальн Значение | PS/√km | 0,2 | |
| Значение связи PMD (m = 20, q = 0,01%) | PS/√km | 0,1 | |
| Типичное значение | PS/√km | 0,04 | |
| Λ критической длины волны | nm | ≤1260 | |
| Λc критической длины волны | nm | 1150-1330 | |
| Диаметр поля режима (MFD) | 1310nm | μm | 8.7±0.4 |
| 1550nm | μm | 9.8±0.5 | |
| Эффективный R.I. | 1310nm | 1,4672 | |
| 1550nm | 1,4683 | ||
| Скачкообразность амортизации | 1310nm | dB | ≤0.03 |
| 1550nm | dB | ≤0.03 |
| Геометрические свойства | Условия | Блок | Значение |
| Диаметр плакирования | μm | 125±0.7 | |
| Не-циркулярность плакирования | % | ≤0.8 | |
| Ядр/отступление концентричности плакирования | μm | ≤0.5 | |
| Покрывая диаметр | μm | 245±5 | |
| Плакирование/покрывая отступление концентричности | μm | ≤12 | |
| Покрывая Не-циркулярность | % | ≤3.0 | |
| Степень искривления | m | ≥4 |
| Свойства окружающей среды | Условия | Блок | Значение |
| Дополнительная амортизация цикла температуры | - 60℃ to+85℃ | dB/km | ≤0.05 |
| Дополнительная амортизация вызревания влажности жары | 85℃, RH85%, 30 дней | dB/km | ≤0.05 |
| Дополнительная амортизация вызревания погружения | 23℃, 30 дней | dB/km | ≤0.05 |
| Дополнительная амортизация сухого старения под действием тепла | 85℃, 30 дней | dB/km | ≤0.05 |
