Детали продукта
Место происхождения: Китай
Фирменное наименование: TC
Номер модели: OM4 мультимодное
Условия оплаты & доставки
Нул длин волны рассеивания: |
1295-1320 nm |
Частично скачкообразность: |
dB ≤ 0,1 |
Inhomogeneity амортизации: |
dB ≤ 0,1 |
Диаметр ядра: |
μm 50±2.5 |
Не-циркулярность ядра: |
≤ 6.0% |
Диаметр плакирования: |
μm 125±1 |
Испытание напряжения: |
≥9.0 n |
Параметр динамического утомления: |
≥ 25 |
Нул длин волны рассеивания: |
1295-1320 nm |
Частично скачкообразность: |
dB ≤ 0,1 |
Inhomogeneity амортизации: |
dB ≤ 0,1 |
Диаметр ядра: |
μm 50±2.5 |
Не-циркулярность ядра: |
≤ 6.0% |
Диаметр плакирования: |
μm 125±1 |
Испытание напряжения: |
≥9.0 n |
Параметр динамического утомления: |
≥ 25 |
Применение продукта

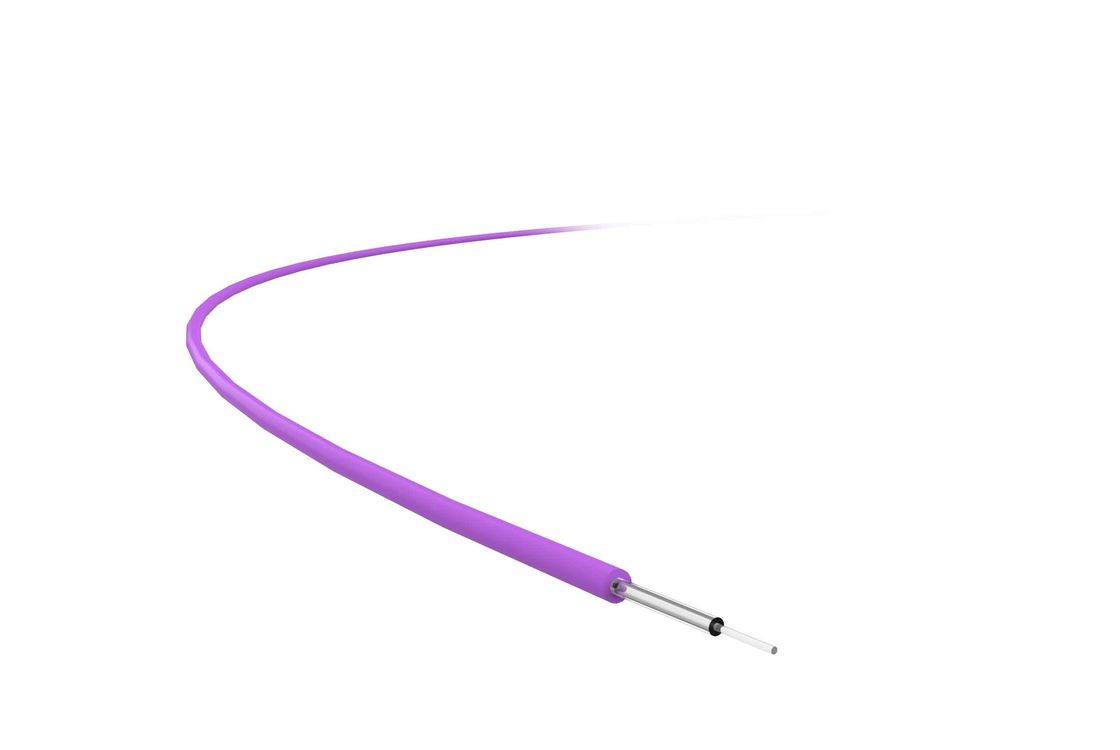

волокно OM4 50/125μm тип сортировать-индекса мультимодный отличая диаметром ядра 50μm и диаметром плакирования 125μm.
Сравненный с волокном OM3, это более дополнительный оптимизированный лазер Вертикальн-полости Поверхност-испуская (VCSEL) на длине волны 850nn и поддерживает 10GBase-SR 550m, 40GBase-SR4 и 100GBase-SR10 150m.
Волокно OM4 более идеально для передачи 40G/100G, со своих повышений дальности передачи 50% сравненным к OM3. Многорежимное волокно OM4 применяется для различных структур кабелей оптического волокна, как кабель волокна ленты, который сели на мель свободный кабель трубки, прорезанный кабель волокна ядра, кабель оптического волокна центральн-трубки, плотный амортизированный кабель оптического волокна, etc., и оно совместимо с другими волокнами с различными технологиями изготовления.
Характеристики продукта
Волокно идеально для работая длин волны 850nn и 1300nm; оно оптимизирует лазер Вертикальн-полости Поверхност-испуская (VCSEL) с низко- амортизацией и высокой шириной полосы частот; свои покрывая защита и стеклянное свойство наслаждаются превосходным представлением.
Технические детали
| Оптически свойства | Условия | Значение | Блок |
| Амортизация | 850nm | ≤2.80 | dB/km |
| 1300nm | ≤0.60 | dB/km | |
| Ширина полосы частот впрыски | 850nm | ≥200 | MHz.km |
| 1300nm | ≥500 | MHz.km | |
| Численная апертура (NA) |
0,200 ±0.015
|
||
| R.I. группы | 850nm |
1,482
|
|
| 1300nm |
1,477
|
||
| Нул длин волны рассеивания |
1295-1320nm
|
||
| Нул наклонов рассеивания |
1295nm -1300nm
|
≤0.001 | ps/(nm·km) |
|
1300nm-1320nm
|
≤0.11 | ps/(nm·km) | |
| Потеря Macrobend, 100 кругов, радиус 37.5mm | 850nm | ≤0.50 | dB |
| 1300nm | ≤0.50 | dB | |
| Отраженное рассеяние (1300nm) | Условия | Значение | Блок |
| Частично скачкообразность | ≤0.1 | dB | |
| Inhomogeneity амортизации | ≤0.1 | dB | |
| Различные значения Bi-направления и отраженного рассеяния | ≤0.1 | dB/km |
| Геометрические свойства | Условия | Значение | Блок |
| Диаметр ядра |
50±2.5
|
μm | |
| Не-циркулярность ядра | ≤6.0 | % | |
| Диаметр плакирования | 125±1 | μm | |
| Не-циркулярность плакирования | ≤2.0 | % | |
| Ядр/отступление концентричности плакирования | ≤1.5 | μm | |
| Покрывая диаметр | 245±10 | μm | |
| Плакирование/покрывая отступление концентричности | ≤12.0 | μm |
| Свойства окружающей среды (850nm и 1300nm) | Условия | Значение | Блок |
| Дополнительная амортизация температуры | ≤0.15 | dB/km | |
| Дополнительная амортизация круга температуры и влажности | ≤0.20 | dB/km | |
| Дополнительная амортизация вызревания погружения | ≤0.20 | dB/km | |
| Дополнительная амортизация гидротермического топления | ≤0.20 | dB/km | |
| Сухое старение под действием тепла | ≤0.20 | dB/km |
| Механические свойства | Условия | Значение | Блок |
| Испытание напряжения | ≥9.0 | N | |
| Потеря Macrobend дополнительная | 850nm | ≤0.5 | dB |
| Покрывая обнажая сила | Типичная средняя величина | 1,4 | N |
| Максимальное значение | ≥1.3 ≤8.9 | N | |
| Параметр динамического утомления (Nd) | ≥25 | ||
