Детали продукта
Место происхождения: Китай
Фирменное наименование: TC
Номер модели: OM5 мультимодное
Условия оплаты & доставки
Нул длин волны рассеивания: |
1295-1320 nm |
Частично скачкообразность: |
dB ≤ 0,1 |
Inhomogeneity амортизации: |
dB ≤ 0,1 |
Диаметр ядра: |
μm 50±2.5 |
Не-циркулярность ядра: |
≤ 5.0% |
Диаметр плакирования: |
μm 125±1 |
Испытание напряжения: |
≥ 9,0 n |
Параметр динамического утомления: |
≥ 25 |
Нул длин волны рассеивания: |
1295-1320 nm |
Частично скачкообразность: |
dB ≤ 0,1 |
Inhomogeneity амортизации: |
dB ≤ 0,1 |
Диаметр ядра: |
μm 50±2.5 |
Не-циркулярность ядра: |
≤ 5.0% |
Диаметр плакирования: |
μm 125±1 |
Испытание напряжения: |
≥ 9,0 n |
Параметр динамического утомления: |
≥ 25 |

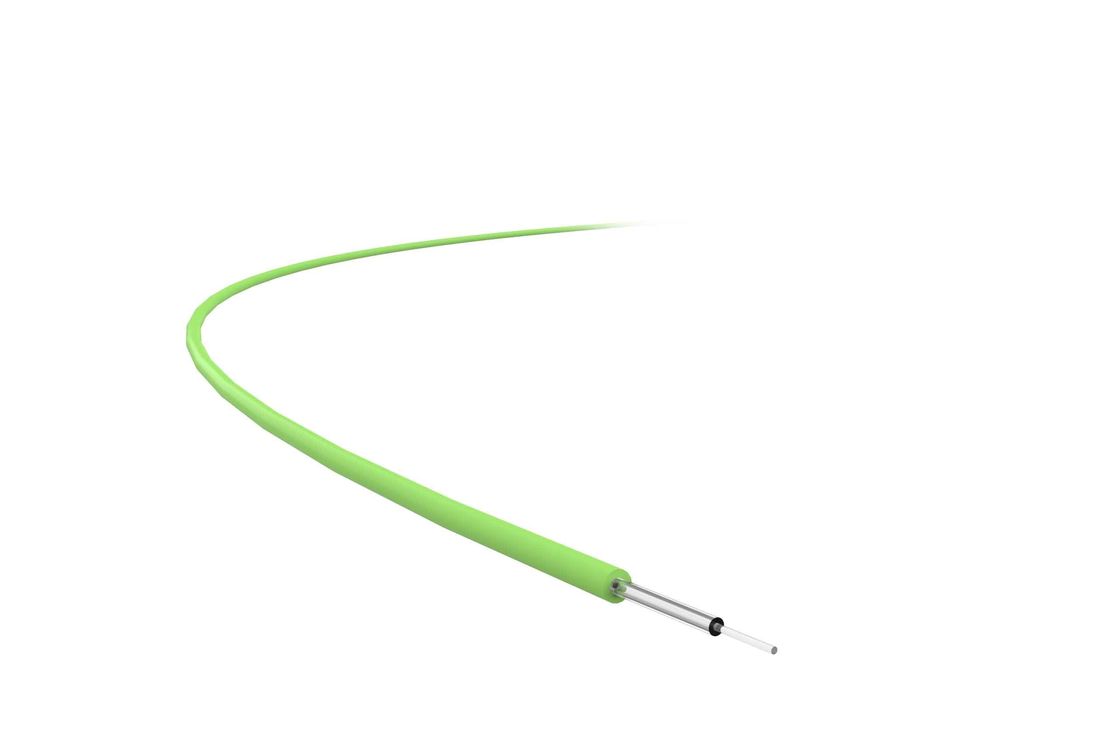

Применение продукта
волокно OM5 50/125μm тип самого последнего сортировать-индекса мультимодный отличая диаметром ядра 50μm и диаметром плакирования 125μm.
Было увеличено свое эффективное режимное требование к ширины полосы частот (EMB) длины волны 953nm. OM5, известное как широкополосное многорежимное волокно (WBMMF), поддерживает передачу 150m основанную на технологии SWDM (на длинах волны 850nm, 880nm, 910nm, 940nm).
Характеристики продукта
Волокно идеально для работая длин волны 850nm, 880nm, 910nm, 940nm (SWDM) так же, как 1300nm; свои низко- амортизация и высокая ширина полосы частот оптимизированы для передачи локальных сетей гигабита IEEE802.3z; свои покрывая защита и стеклянное свойство наслаждаются превосходным представлением.
Технические детали
| Оптически свойства | Условия | Данные | Блок |
| Амортизация | 850nm | ≤2.30 | dB/km |
| 953nm | ≤1.70 | dB/km | |
| 1300nm | ≤0.60 | dB/km | |
| Ширина полосы частот впрыски | 850nm | ≥3500 | MHz.km |
| 953nm | ≥1850 | MHz.km | |
| 1300nm | ≥500 | MHz.km | |
| Длина локальных сетей 400Gb/s | 150 | m | |
| Численная апертура (NA) | 0,200 ±0.015 | ||
| R.I. группы | 850nm | 1,482 | |
| 1300nm | 1,477 | ||
| Нул длин волны рассеивания | 1295-1320nm | ||
| Нул наклонов рассеивания | 1295nm -1300nm | ≤0.001 | ps/(nm·km) |
| 1300nm-1320nm | ≤0.11 | ps/(nm·km) | |
| Потеря Macrobend, 2 круга, радиус 15mm | 850nm | ≤0.10 | dB |
| 1300nm | ≤0.11 | dB | |
| Отраженное рассеяние (1300nm) | Условия | Значение | Блок |
| Частично скачкообразность | ≤0.1 | dB | |
| Inhomogeneity амортизации | ≤0.1 | dB | |
| Различные значения Bi-направления и отраженного рассеяния | ≤0.1 | dB/km |
| Геометрические свойства | Условия | Значение | Блок |
| Диаметр ядра |
50±2.5
|
μm | |
| Не-циркулярность ядра | ≤5.0 | % | |
| Диаметр плакирования | 125±1 | μm | |
| Не-циркулярность плакирования | ≤2.0 | % | |
| Ядр/отступление концентричности плакирования | ≤1.5 | μm | |
| Покрывая диаметр | 245±10 | μm | |
| Плакирование/покрывая отступление концентричности | ≤12.0 | μm |
| Свойства окружающей среды (850nm и 1300nm) | Условия | Значение | Блок |
| Дополнительная амортизация температуры | ≤0.1 | dB/km | |
| Дополнительная амортизация круга температуры и влажности | ≤0.1 | dB/km | |
| Дополнительная амортизация вызревания погружения | ≤0.20 | dB/km | |
| Дополнительная амортизация гидротермического топления | ≤0.20 | dB/km | |
| Сухое старение под действием тепла | ≤0.20 | dB/km |
| Механические свойства | Условия | Значение | Блок |
| Испытание напряжения | ≥9.0 | N | |
| Потеря Macrobend дополнительная | 850nm | ≤0.5 | dB |
| Покрывая обнажая сила | Типичная средняя величина | 1,4 | N |
| Максимальное значение | ≥1.3 ≤8.9 | N | |
| Параметр динамического утомления (Nd) | ≥25 | ||
