Детали продукта
Место происхождения: Китай
Фирменное наименование: TC
Сертификация: UL, RoSH, REACH, CE
Номер модели: ГИТА
Условия оплаты & доставки
Применение: |
на открытом воздухе |
Тип волокна: |
Однорежимный/мультимодный |
Волокно нет.: |
2-144 |
Толщина куртки: |
≥ 1,50 |
Толщина свободной трубки: |
≥ 0,28 |
Алюминиевый пояс: |
0.20±0.01 |
Радиус загиба, mm: |
Статический: 10D; Динамический: 20D |
Соотвествованные: |
YD/T 901, IEC 60793, SO/IEC11801 |
Применение: |
на открытом воздухе |
Тип волокна: |
Однорежимный/мультимодный |
Волокно нет.: |
2-144 |
Толщина куртки: |
≥ 1,50 |
Толщина свободной трубки: |
≥ 0,28 |
Алюминиевый пояс: |
0.20±0.01 |
Радиус загиба, mm: |
Статический: 10D; Динамический: 20D |
Соотвествованные: |
YD/T 901, IEC 60793, SO/IEC11801 |

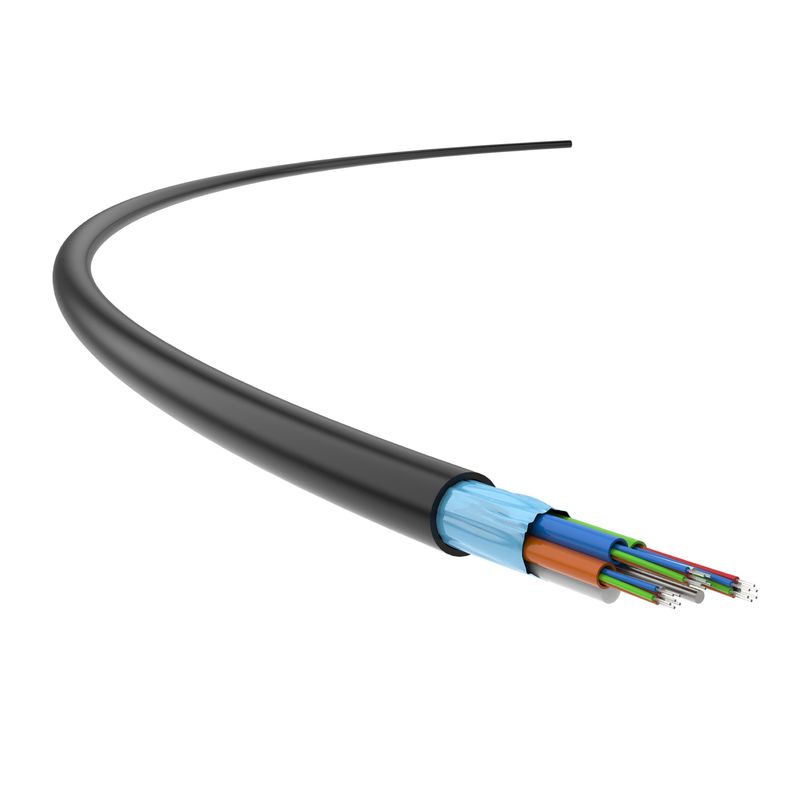

Алюминиевый Armored кабель оптического волокна, который сели на мель свободное применение кабеля оптического волокна трубки
Алюминиевый armored кабель оптического волокна, который сели на мель свободный кабель оптического волокна трубки главным образом использован для на открытом воздухе соединения волокна так же, как проводника костяка здания и мостового соединения связи.
Внутри бронированного кабеля алюминия стекловолокна, волокна 250µm (однорежимные или мультимодные) расположены в свободные трубки сделанные из высокого материала полиэстера модуля, заполненный с водостойкими смесями. Кабель стекловолокна центризован членом прочности металла. Для некоторых кабелей стекловолокна со множественными ядрами, слой PE должен быть добавлен снаружи. Свободные трубки (и заполнители) садятся на мель вокруг члена прочности во внутренность ядра компакта и круглого кабеля которая заполнена с водостойкими компонентами. Панцырь APL продольно приложен перед курткой полиэтилена (PE) прессован над ним.
Характеристики продукта
Стандарты применения
YD/T 901, IEC 60793, SO/IEC11801
| Таблица расцветки (ядр 2-12) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Синь | Апельсин | Зеленый цвет | Браун | Шифер | Белый | Красный | Черный | Желтый цвет | Фиолет | Роза | Aqua |
| Пламя сопротивление |
Стандарт воспламеняемости для одиночного провода: | GB/T 18380,12- 2008 |
Стандарт воспламеняемости для образованных проводов: | GB/T 18380,35- 2008 |
|
Куртка: Слезьте с 50mm-long кабеля, место пустая куртка горизонтально и сгорите на 4-5 секунд, используя лампу алкоголя; после того как источник огня принят прочь, он тушит меньше чем 2 секунды;
|
||||
Технические детали
| Оптически свойства | ||||||
| Тип оптически Волокно |
Амортизация | Впрыска Ширина полосы частот (OFL) |
Эффективное режимное Ширина полосы частот |
Связь 10 локальных сетей Длина SX |
Минимальный радиус загиба (mm) |
|
| 1310nm/1550nm | 850/1300nm | 850nm | 850nm | |||
| Типичное значение (dB/km) | Максимальн Значение (dB/km) | MHz·km | MHz·km | |||
| SM 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
| 850nm/1300nm | ||||||
| Типичное значение (dB/km) |
Максимальн Значение (dB/km) |
|||||
| MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | / | / | 30 |
| MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | / | ≥ 150 | 30 |
| MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 |
| MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
| Спецификации структуры | |||||||
| Количество ядров | Ядри свободной трубки | Член прочности | Наружный диаметр свободной трубки | Толщина свободной трубки | Алюминиевый пояс | Толщина куртки (mm) | Наружная куртка стекловолокна (mm) |
| 2~30 | 6 | 1.30*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 8.3±0.3 |
| 32~36 | 6 | 1.60*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 8.6±0.3 |
| 38~60 | 12 | 1.50*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 8.8±0.3 |
| 72 | 12 | 1.80*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 9.2±0.3 |
| 96 | 12 | 2.0/3.3*1±0.2 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 10.8±0.3 |
| 120 | 12 | 2.0/4.4*1±0.2 | ≥1.60 | ≥0.28 | 0.22±0.01 | ≥1.50 | 12.1±0.3 |
| 144 | 12 | 2.0/5.8*1±0.2 | ≥1.60 | ≥0.28 | 0.22±0.01 | ≥1.50 | 13.5±0.3 |
| Механические свойства | |||
| Нет. | Имя | Требования | |
| 1 | Позволенная прочность на растяжение, n | Недолгосрочный | 1500 |
| Долгосрочность | 600 | ||
| 2 | Позволенное сопротивление толкотни, N/100mm | Недолгосрочный | 1000 |
| Долгосрочность | 300 | ||
| 3 | Радиус загиба, mm | Статический | 10D |
| Динамический | 20D | ||
