Детали продукта
Место происхождения: Китай
Фирменное наименование: TC
Сертификация: UL, RoSH, REACH, CE
Номер модели: GJFZY53 (FR)
Условия оплаты & доставки
Применение: |
Крытый |
Тип волокна: |
Однорежимный |
Волокно нет.: |
Подгонянный |
Соответствие стандартам: |
YD/T 1258,4; ICEA- 596; GR-409; IEC 60794; IEC 60331-25 |
Позволенная прочность на растяжение: |
400/1000 |
Допустимое сопротивление раздавливанию: |
1000/3000 |
Радиус загиба: |
20Д/10Д |
Цвет: |
черный |
Применение: |
Крытый |
Тип волокна: |
Однорежимный |
Волокно нет.: |
Подгонянный |
Соответствие стандартам: |
YD/T 1258,4; ICEA- 596; GR-409; IEC 60794; IEC 60331-25 |
Позволенная прочность на растяжение: |
400/1000 |
Допустимое сопротивление раздавливанию: |
1000/3000 |
Радиус загиба: |
20Д/10Д |
Цвет: |
черный |
Превращайте в желе заполненный кабель оптического волокна, гель заполненный оптический кабель, огнезащитный кабель оптического волокна, применение кабеля оптического волокна SM/MM
Кабель стекловолокна огнезащитный запланирован быть использованным в крытый составленный привязывать так же, как связи между на открытом воздухе и крытые приборы распределения стекловолокна.

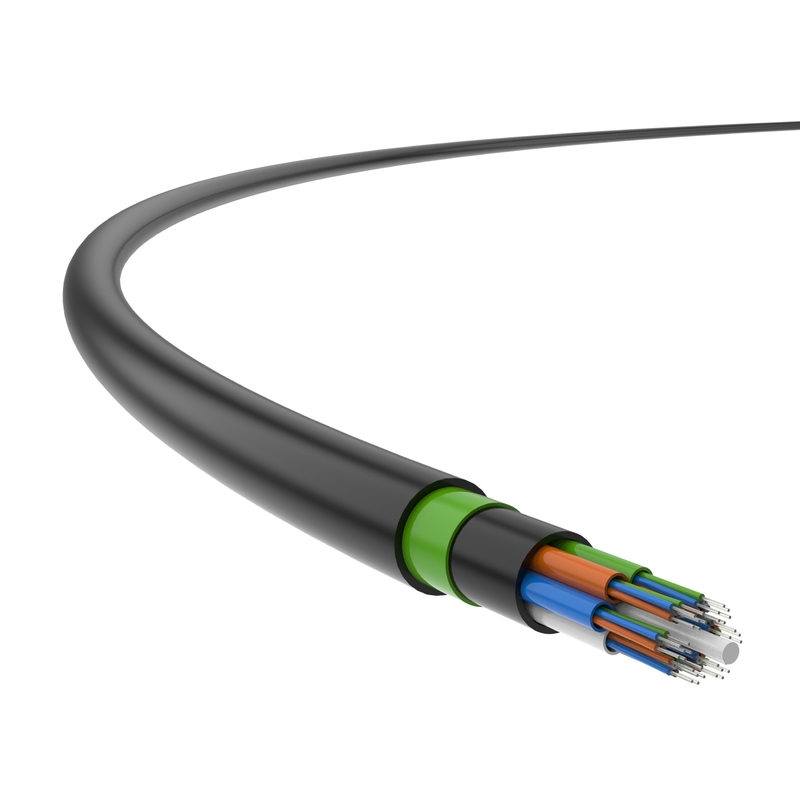

Внутри кабеля стекловолокна GJFZY53 огнезащитного, волокна 250µm расположены в свободные трубки сделанные из высокого материала полиэстера модуля, заполненный с водостойкими смесями.
Кабель стекловолокна центризован не металлическим членом прочности. Для некоторых кабелей стекловолокна со множественными ядрами, слой PE должен быть добавлен снаружи.
Свободные трубки садятся на мель вокруг члена прочности в ядр компакта и круглого кабеля. Вне ядра, слой пламени - retardant внутренняя куртка прессована. Панцырь PSP после этого продольно приложен перед полиэтиленом (PE) наружная куртка прессована над ей.
Характеристики продукта
Стандарты применения
YD/T 1258,4; ICEA- 596; GR-409; IEC 60794; IEC 60331-25
| Таблица расцветки (ядр 2-12) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Синь | Апельсин | Зеленый цвет | Браун | Шифер | Белый | Красный | Черный | Желтый цвет | Фиолет | Роза | Aqua |
| Пламя сопротивление |
Стандарт воспламеняемости для одиночного провода: | GB/T 18380,12- 2008 |
Стандарт воспламеняемости для образованных проводов: | GB/T 18380,35- 2008 |
|
Куртка: Слезьте с 50mm-long кабеля, место пустая куртка горизонтально и сгорите на 4-5 секунд, используя лампу алкоголя; после того как источник огня принят прочь, он тушит меньше чем 2 секунды;
|
||||
Технические детали
| Оптически свойства | ||||||
| Тип оптически Волокно |
Амортизация | Впрыска Ширина полосы частот (OFL) |
Эффективное режимное Ширина полосы частот |
Связь 10 локальных сетей Длина SX |
Минимальный радиус загиба (mm) |
|
| 1310nm/1550nm | 850/1300nm | 850nm | 850nm | |||
| Типичное значение (dB/km) | Максимальн Значение (dB/km) | MHz·km | MHz·km | |||
| SM 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
| 850nm/1300nm | ||||||
| Типичное значение (dB/km) |
Максимальн Значение (dB/km) |
|||||
| MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | / | / | 30 |
| MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | / | ≥ 150 | 30 |
| MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 |
| MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
| Спецификации структуры | ||||
| Отсчеты волокна | Вес (kg/km) | Позволенная прочность на растяжение Долгосрочность/недолгосрочное, n |
Позволенное сопротивление толкотни Долгосрочность/недолгосрочное, N/100mm |
Радиус загиба Динамический/статический, mm |
| 6~36 | 239 | 400/1000 | 1000/3000 | 20D/10D |
| 48~60 | 260 | 400/1000 | 1000/3000 | 20D/10D |
| 72 | 277 | 400/1000 | 1000/3000 | 20D/10D |
| 96 | 329 | 400/1000 | 1000/3000 | 20D/10D |
